Adsorptionstrockner
Adsorptionstrockner trocknen Druckluft mit Trockenmittel und erreichen niedrige Drucktaupunkte. Die Produktreihen decken 5 bis 14.900 m³/h ab und sind als wärmelose oder beheizte Systeme verfügbar.
Drucktaupunkt für Prozesssicherheit
Je nach Auslegung sind -20 °C, -40 °C oder bis -70 °C erreichbar. Das unterstützt eine stabile Luftqualität für empfindliche Anwendungen.
Wärmelos oder beheizt
Wärmelose Systeme regenerieren das Trockenmittel typischerweise über getrocknete Luft. Beheizte Varianten unterstützen die Regeneration mit Wärme für höhere Trocknungsanforderunge
Produktreihen schnell einordnen
Die Übersicht umfasst modulare Lösungen und Stand-alone-Systeme für unterschiedliche Anlagengrößen. Entscheidend sind Volumenstrom, gewünschter Drucktaupunkt und das Regenerationsprinzip.
Servicefall melden – wir rufen Sie zurück.
Geben Sie kurz Telefon, Anlagentyp/Baujahr und das Fehlerbild an. Wenn möglich: Foto vom Typenschild oder der Fehlermeldung – so können wir schneller planen.
Grundlagen zur Auswahl
– Wir unterstützen Sie bei der Auswahl der passenden Produktreihe und der notwendigen Vor- und Nachfiltration.
Für die Auswahl eines Adsorptionstrockners sind gewünschter Drucktaupunkt, Volumenstrom und Betriebsbedingungen entscheidend. Je nach Anforderung kommen wärmelose oder beheizte Systeme in Frage, insbesondere in Verbindung mit der geforderten Luftqualität. Für eine passende Auslegung prüfen wir Einsatz, Lastprofil und Regeneration.
Produktreihen im Überblick
Die Auswahl richtet sich nach gewünschter Luftqualität, Ziel-Drucktaupunkt und den Betriebsbedingungen Ihrer Anlage. Die folgenden Produktreihen decken typische Anforderungen ab – von kompakten Lösungen bis zu Ausführungen für höhere Drücke.
Modular – Serie HHM
Modulare Trockenmittel-Trocknung für dezentrale Anwendungen mit 5 bis 300 m³/h.
Beheiztes Gebläse – HZP Beheizte Gebläse-Trockenlufttrockner
Beheizte Gebläse-Regeneration für größere Volumenströme von 500 bis 14.900 m³/h.

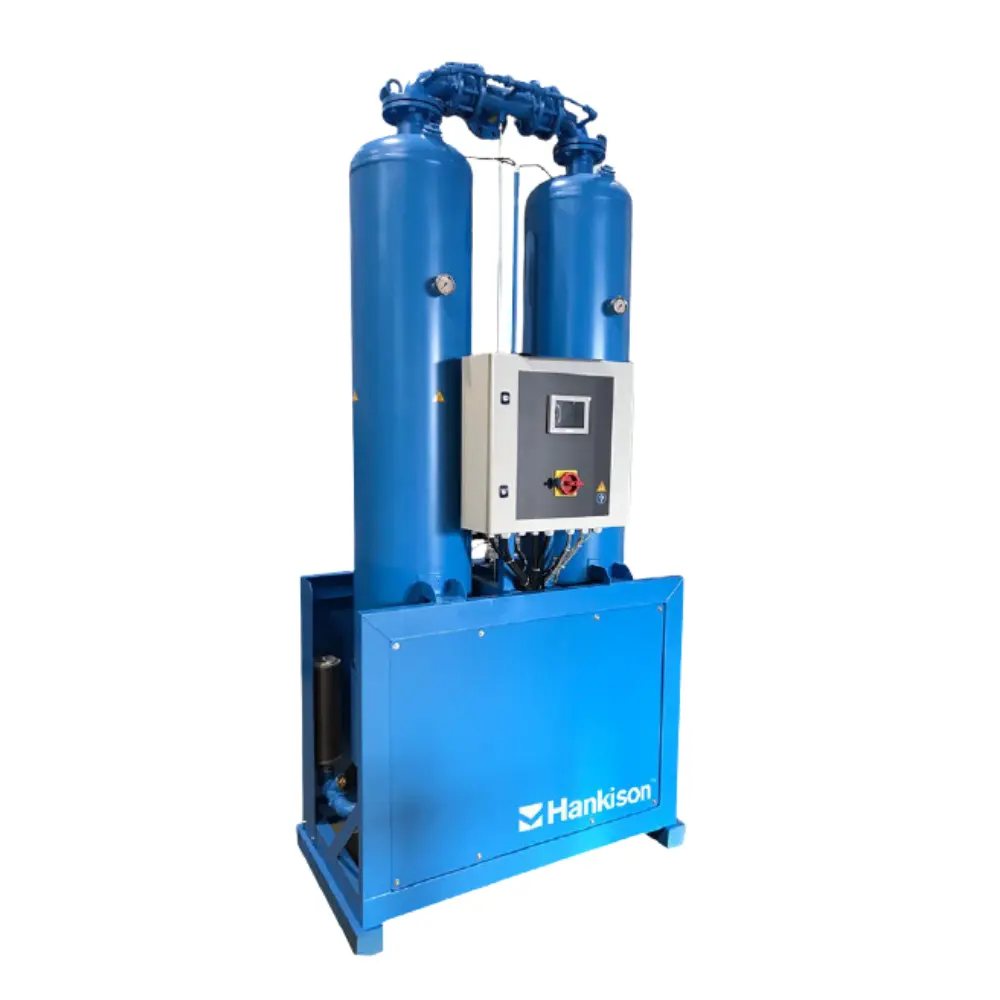

Beheizt – Serie HMW
Beheizter Trockenmittel-Trockner für niedrige Drucktaupunkte im Bereich 254 bis 4.280 m³/h.
Wärmelos – HHL-Serie
Wärmelose Adsorptionstrocknung für Prozesse mit niedrigen Drucktaupunkten von 90 bis 9.000 m³/h.
Modular – Modulare Adsorptionstrockner
Kompakte modulare Adsorptionstrocknung für den Einsatz nahe am Verbraucher mit 8 bis 68 m³/h.

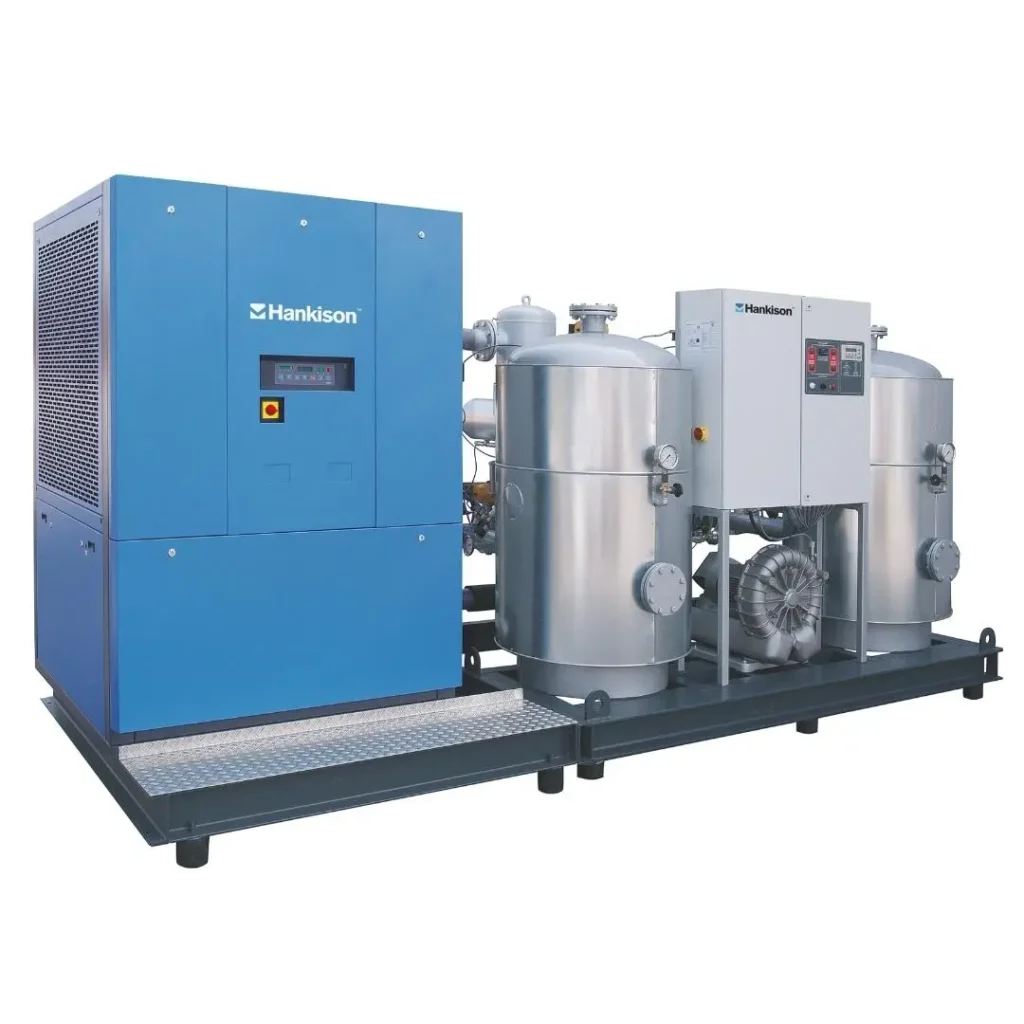

Hybrid – HBD-Serie
Hybrid-Trocknung für Anwendungen mit stabiler Luftqualität bei 1.200 bis 9.000 m³/h.
HHM im Überblick
Die HHM Serie ist ein modularer Adsorptionstrockner mit Trockenmittel für Anwendungen mit niedrigen Drucktaupunkten. Der Luftvolumenstrom liegt je nach Modell bei 5 bis 300 m³/h. Die Auslegung unterstützt Drucktaupunkte von -40 °C bis -70 °C.

Wofür das steht
Modulare Trockenmittel-Trocknung als Lösung nahe am Verbraucher für definierte Luftqualität. Die Bauweise unterstützt eine einfache Erstinstallation sowie spätere Erweiterungen oder Änderungen. Die niedrige PED-Kategorie nach PED 97/23/CE reduziert den Prüfaufwand im Vergleich zu höher eingestuften Druckgeräten.
Spezifikation zur Einordnung
- Luftdurchsatz: 5 bis 300 m³/h
- Drucktaupunkt: -40 °C bis -70 °C
- Druckabfall: 0,18 bar
- Auslegungsbezug (Leistungsangaben): 7 bar Arbeitsdruck, 35 °C Drucklufteingangstemperatur
- Schalldämpfer: < 75 dBA
- ISO 8573-1:2010 Wassergehalt: Klasse 2 (Standard) / Klasse 1 (Optional)
Typische Themen/Komponenten
- Mikroprozessor-Steuerung (für HHM 5 – 25) mit Zyklus- und Behälterstatus-Anzeige
- Wartungsmeldungen nach Betriebsstunden, u. a. für Filterelement, Schalldämpfer, Ventile, Trockenmittel
- Konnektivität: Modbusvorbereitung und RS-485 für Integration und Fernalarm
- Verriegelungsfunktion mit Kompressor zur Reduzierung des Spülzyklus bei Bedarf (Ein/Aus-Laststeuerung)
- EMS-Option mit Taupunktsensor zur Anpassung des Betriebs an die gemessene Taupunkttemperatur
Für Ihre Anfrage
- Benötigter Volumenstrom (Ist/Peak) und Lastprofil (kontinuierlich/intermittierend)
- Betriebsdruck und gewünschter Drucktaupunkt
- Einlassbedingungen (Temperatur/Feuchte) und mögliche Verunreinigungen
- Ziel der Luftqualität (z. B. Wasserklasse nach ISO 8573-1) und erforderliche Filtration
- Anschluss-/Einbausituation sowie gewünschte Einbindung von Steuerung/Fernalarm
HHM – Technische Daten und Modelltabellen
Hier finden Sie die technischen Daten der HHM Serie kompakt in Tabellenform. Für die Auswahl sind Volumenstrom, Anschluss, Drucktaupunkt und Einbaumaße maßgeblich.
HHM – Spezifikationen
HHM – Spezifikationen
| Modell | Code | Anschlüsse (BSP) | Durchfluss (m³/h) | Durchfluss (l/min) | Durchfluss (CFM) | ISO 8573-1 Wassergehalt Klasse 2 (Standard) | ISO 8573-1 Wassergehalt Klasse 1 (Optional) |
|---|---|---|---|---|---|---|---|
| HHM 5 | 32300000 | 3/8″ | 5 | 83 | 3 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 15 | 32300005 | – | 15 | 250 | 9 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 25 | 32300010 | – | 25 | 417 | 15 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 40 | 32300015 | 3/4″ | 40 | 667 | 24 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 55 | 32300020 | – | 55 | 917 | 32 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 70 | 32300025 | – | 70 | 1.167 | 44 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 100 | 32300030 | 1″ | 100 | 1.667 | 62 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 150 | 32300035 | – | 150 | 2.500 | 93 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 200 | 32300040 | 1 1/2″ | 200 | 3.333 | 118 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 250 | 32300045 | – | 250 | 4.167 | 147 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
| HHM 300 | 32300050 | – | 300 | – | 177 | Taupunkt -40°F / -40°C | Taupunkt -100°F / -70°C |
HHM – Abmessungen
HHM – Abmessungen
| Modell | Tiefe (mm) | Breite (mm) | Höhe (mm) |
|---|---|---|---|
| HHM 5 | 212 | 238 | 423 |
| HHM 15 | 212 | 238 | 823 |
| HHM 25 | 212 | 238 | 1.073 |
| HHM 40 | 405 | 475 | 968 |
| HHM 55 | 405 | 475 | 1.118 |
| HHM 70 | 405 | 475 | 1.318 |
| HHM 100 | 405 | 475 | 1.673 |
| HHM 150 | 405 | 475 | 1.873 |
| HHM 200 | 495 | 536 | 1.705 |
| HHM 250 | 495 | 536 | 1.905 |
| HHM 300 | 495 | 536 | 1.905 |

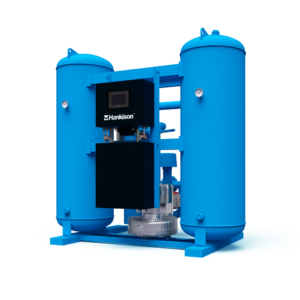

HZP im Überblick
Die HZP Serie ist ein beheizter Gebläse-Adsorptionstrockner mit Trockenmittel für Anwendungen mit negativem Drucktaupunkt. Der Luftdurchsatz liegt je nach Modell bei 500 bis 14.900 m³/h. Ein Energiemanagementsystem (EMS) unterstützt einen konstanten Taupunkt und optimiert Regeneration sowie Energieeinsatz.

Wofür das steht
Warmregenerierende Adsorptionstrocknung für zentrale Druckluftsysteme mit definiertem Drucktaupunkt. Die Regeneration arbeitet mit Heizung und Gebläse und zielt auf niedrige Betriebskosten. Das Energiemanagementsystem (EMS) überwacht den Taupunkt und steuert den Betrieb bedarfsgerecht.
Spezifikation zur Einordnung
- Luftdurchsatz: 500 bis 14.900 m³/h
- Drucktaupunkt: bis -40 °C
- Energiemanagementsystem (EMS) zur Stabilisierung des Taupunkts
- Feuchtigkeitssensor zur kontinuierlichen Überwachung des Taupunkts
- EMS minimiert die bei der Regeneration verwendete Druckluftmenge und optimiert den Betrieb von Heizung und Gebläse
- Auslegung auf geringen Druckverlust durch Ventilwahl, Behältergröße und Filterauslegung
Typische Themen/Komponenten
- Energiemanagementsystem (EMS) mit Feuchtigkeitssensor für Taupunkt-Regelung
- Einschaltstrombegrenzer für sanften Start und längere Lebensdauer des Gebläsemotors
- Regenerationstemperatur am Auslass steuert die Heizung und reduziert Stromverbrauch
- Halbleiterrelais für präzise Heizungssteuerung und kürzere Heizzeiten
- Konstruktionsmerkmale für geringen Druckverlust (Ventile, Behälter, Filterauslegung)
Für Ihre Anfrage
- Benötigter Volumenstrom (Ist/Peak) und Lastprofil (kontinuierlich/intermittierend)
- Betriebsdruck und gewünschter Drucktaupunkt
- Einlassbedingungen (Temperatur/Feuchte) und mögliche Verunreinigungen
- Ziel der Luftqualität und erforderliche Vor-/Nachfiltration
- Anschluss-/Einbausituation sowie verfügbare elektrische Leistung für Heizung und Gebläse
HZP – Technische Daten und Modelltabellen
Hier finden Sie alle Spezifikationen der HZP Serie übersichtlich als Tabellen. Wählen Sie die Daten passend zu Ihren Anforderungen – zum Beispiel gewünschter Drucktaupunkt, benötigter Volumenstrom und Einbaumaße.
HZP – Spezifikationen
HZP – Spezifikationen
| Modell | Kapazität (m³/h) | Kapazität (m³/min) | Anschluss (Size) | Gewicht (kg) |
|---|---|---|---|---|
| HZP500 | 500 | 9,2 | 2 | 670 |
| HZP900 | 900 | 16 | 2 | 958 |
| HZP1100 | 1.100 | 18 | 3 | 1.258 |
| HZP1400 | 1.400 | 25 | 3 | 1.451 |
| HZP1800 | 1.800 | 31 | 3 | 1.710 |
| HZP2200 | 2.220 | 37 | 3 | 1.857 |
| HZP2600 | 2.600 | 45 | 3 | 2.504 |
| HZP3200 | 3.200 | 55 | DN100 PN16 | 2.775 |
| HZP3900 | 3.900 | 65 | DN100 PN16 | 3.138 |
| HZP4500 | 4.500 | 75 | DN150 PN16 | 4.077 |
| HZP5300 | 5.300 | 89 | DN150 PN16 | 4.417 |
| HZP7000 | 7.000 | 119 | DN150 PN16 | 5.524 |
| HZP9300 | 9.300 | 155 | DN150 PN16 | 6.072 |
| HZP10600 | 10.600 | 178 | DN150 PN16 | 7.264 |
| HZP14900 | 14.900 | 249 | DN200 PN16 | 9.035 |
HZP – Abmessungen
HZP – Abmessungen
| Modell | Tiefe (mm) | Breite (mm) | Höhe (mm) |
|---|---|---|---|
| HZP500 | 995 | 1.336 | 1.755 |
| HZP900 | 1.096 | 1.477 | 2.186 |
| HZP1100 | 1.398 | 1.718 | 2.188 |
| HZP1400 | 1.398 | 1.718 | 2.188 |
| HZP1800 | 1.484 | 2.080 | 2.016 |
| HZP2200 | 1.484 | 2.080 | 2.016 |
| HZP2600 | 1.860 | 2.622 | 2.357 |
| HZP3200 | 1.750 | 2.622 | 2.357 |
| HZP3900 | 1.660 | 2.622 | 2.357 |
| HZP4500 | 1.949 | 3.054 | 2.541 |
| HZP5300 | 1.949 | 3.054 | 2.541 |
| HZP7000 | 2.120 | 3.407 | 2.350 |
| HZP9300 | 2.312 | 3.779 | 2.462 |
| HZP10600 | 2.355 | 4.112 | 2.770 |
| HZP14900 | 2.498 | 4.464 | 2.884 |
Servicefall / Notfall – wir rufen Sie zurück.
Melden Sie Ihren Servicefall kurz über das Formular. Bitte geben Sie eine Telefonnummer an – wir melden uns zeitnah per Rückruf. Wenn möglich, laden Sie ein Foto vom Typenschild oder der Fehlermeldung hoch.

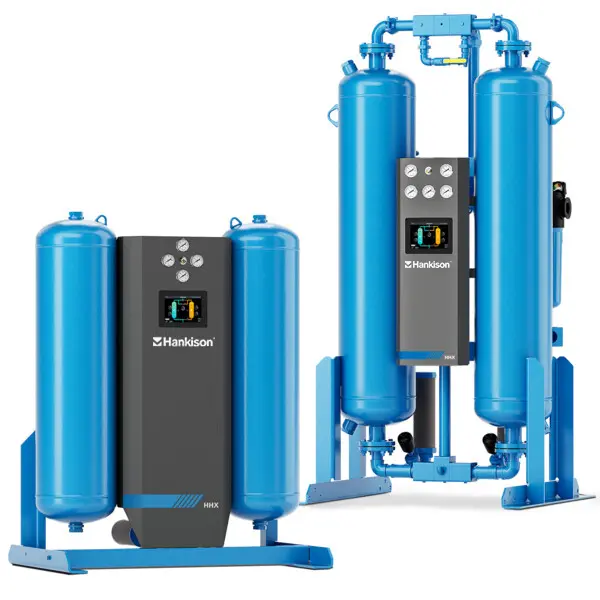

HHL im Überblick
Die HHL Serie sind wärmelose regenerative Adsorptionstrockner mit Zwillings-Türmen und aktiviertem Aluminiumoxid. Der Luftdurchsatz liegt je nach Modell bei 90 bis 9.000 m³/h. Die Geräte erreichen konstante Ausgangs-Drucktaupunkte bis -70 °C.

Wofür das steht
Wärmelose Regeneration für trockene Druckluft bei definiertem Drucktaupunkt. Zwei Behälter arbeiten im Wechsel aus Trocknung und Regeneration. Die Auslegung zielt auf stabile Luftqualität über den gesamten Zyklus.
Spezifikation zur Einordnung
- Luftdurchsatz 90 bis 9.000 m³/h
- Ausgangs-Drucktaupunkt bis -70 °C
- Standard-Instrumentierung mit Turmdruckmessgeräten, Entlüftungsdruck-Manometer und Feuchtigkeitsanzeige
- Serienmäßig mit Einlass- und Auslassfilter
- Standarddruck HHL 91 bis 901 bis 16 bar, HHL 1051 bis 9001 standard 10 bar(g), 16 bar auf Anfrage
- Steuerung wahlweise zeitgesteuert oder SPS mit PDP-Sensor und Energiesparfunktion
Typische Themen/Komponenten
- Zwillings-Türme mit Trockenmittelbett (aktiviertes Aluminiumoxid)
- Feuchtigkeitsanzeige zur Überwachung bei erhöhtem Taupunkt
- Drosselventil zur Einstellung des Spüldrucks
- Einlass- und Auslassfiltration sowie empfohlene Filterkombinationen je Modell
Für Ihre Anfrage
- Benötigter Volumenstrom Ist/Peak und Betriebsweise (kontinuierlich/intermittierend)
- Betriebsdruck und gewünschter Drucktaupunkt
- Stromversorgung (V/ph/Hz) und Einbauumgebung
- Gewünschte Filtration (Vorfilter/Nachfilter)
Anschlussstandard und Einbaumaße
HHL – Technische Daten und Modelltabellen
Hier finden Sie alle Spezifikationen der HHL Serie übersichtlich als Tabellen. Wählen Sie die Daten passend zu Ihren Anforderungen, zum Beispiel Ziel-Drucktaupunkt, Volumenstrom, Stromversorgung und Einbaumaße.
HHL – Modellübersicht, Spezifikationen und Filtration
HHL – Modellübersicht, Spezifikationen und Filtration
| Modell | Durchflussrate (m³/h) | Verbindung | Stromversorgung (V/ph/Hz) | Breite (mm) | Tiefe (mm) | Höhe (mm) | Gewicht (kg) | Vorfilter | Nachfilter |
|---|---|---|---|---|---|---|---|---|---|
| HHL 91 | 90 | R 3/4″ | 95–240/1/50; 95–240/1/60 | 750 | 750 | 1.950 | 181 | F06-B-HF | F06-B-PF |
| HHL 141 | 140 | R 3/4″ | – | 750 | 750 | 1.950 | 220 | F07-B-HF | F07-B-PF |
| HHL 271 | 270 | R 1″ | – | 1.150 | 750 | 1.980 | 398 | F08-B-HF | F08-B-PF |
| HHL 351 | 350 | R 1 1/2″ | – | 1.150 | 750 | 1.980 | 421 | F10-B-HF | F10-B-PF |
| HHL 521 | 520 | R 1 1/2″ | – | 1.150 | 750 | 1.990 | 531 | F11-B-HF | F11-B-PF |
| HHL 681 | 680 | R 1 1/2″ | – | 1.150 | 750 | 1.990 | 650 | F12-B-HF | F12-B-PF |
| HHL 901 | 900 | R 2″ | – | 1.150 | 849 | 2.000 | 815 | F14-B-HF | F14-B-PF |
| HHL 1051 | 1.050 | R 2 1/2″ | 95–240/1/50; 95–240/1/60 | 1.500 | 1.320 | 2.011 | 965 | F14-B-HE | F14-B-PF |
| HHL 1351 | 1.350 | R 2 1/2″ | – | 1.500 | 1.420 | 1.995 | 1.275 | F15-B-HF | F15-B-PF |
| HHL 1651 | 1.650 | R 3″ | – | 1.500 | 1.470 | 2.147 | 1.525 | F16-B-HF | F16-B-PF |
| HHL 1951 | 1.950 | R 3″ | – | 1.500 | 1.520 | 2.175 | 1.710 | F17-B-HF | F17-B-PF |
| HHL 2351 | 2.350 | DN 100 | – | 1.500 | 1.720 | 2.193 | 2.080 | HF5-60 | HF6-60 |
| HHL 2701 | 2.700 | DN 100 | – | 1.700 | 1.770 | 2.210 | 2.305 | HF5-60 | HF6-60 |
| HHL 3601 | 3.600 | DN 100 | – | 1.950 | 1.920 | 2.200 | 2.755 | HF5-64 | HF6-64 |
| HHL 5201 | 5.200 | DN 150 | – | 2.400 | 2.164 | 2.390 | 4.105 | HF5-68 | HF6-68 |
| HHL 7101 | 7.100 | DN 150 | – | 2.690 | 2.334 | 2.709 | 6.200 | HF5-72 | HF6-72 |
| HHL 9001 | 9.000 | DN 150 | – | 2.820 | 2.594 | 2.568 | 6.800 | HF5-76 | HF6-76 |
HHL/HHS/HHE – Abmessungen (mm)
HHL/HHS/HHE – Abmessungen (mm)
| Modell | Breite (mm) | Tiefe (mm) | Höhe (mm) |
|---|---|---|---|
| HHS/HHL/HHE-40 | 813 | 813 | 1.168 |
| HHS/HHL/HHE-60 | 813 | 813 | 1.549 |
| HHS/HHL/HHE-90 | 813 | 813 | 1.981 |
| HHS/HHL/HHE-115 | 1.118 | 965 | 1.372 |
| HHS/HHL/HHE-165 | 1.118 | 965 | 1.372 |
| HHS/HHL/HHE-260 | 1.245 | 965 | 1.829 |
| HHS/HHL/HHE-370 | 1.397 | 965 | 1.600 |
| HHS/HHL/HHE-450 | 1.397 | 965 | 1.803 |
| HHS/HHL/HHE-590 | 1.270 | 1.346 | 2.565 |
| HHS/HHL/HHE-750 | 1.295 | 1.219 | 2.769 |
| HHS/HHL/HHE-930 | 1.422 | 1.422 | 2.870 |
| HHS/HHL/HHE-1130 | 1.499 | 1.422 | 2.870 |
| HHS/HHL/HHE-1550 | 1.676 | 1.422 | 2.870 |
| HHS/HHL/HHE-2100 | 1.854 | 1.422 | 2.946 |
| HHS/HHL/HHE-3000 | 1.981 | 1.651 | 3.099 |
| HHS/HHL/HHE-4100 | 2.362 | 2.235 | 3.150 |
| HHS/HHL/HHE-5400 | 2.591 | 2.337 | 3.200 |
HHX & HHE – Spezifikationen
HHX & HHE (Download) – Spezifikationen
| Model | Inlet Flow @ 100 PSI (SCFM) | Inlet Flow @ 100 PSI (NM³/h) | Height (IN) | Height (MM) | Width (IN) | Width (MM) | Depth (IN) | Depth (MM) | Inlet/Outlet Connections (IN) | Weight (LBS) |
|---|---|---|---|---|---|---|---|---|---|---|
| HHX/HHE-40 | 40 | 68 | 46 | 1.168 | 32 | 813 | 32 | 813 | 1″ NPT | 365 |
| HHX/HHE-60 | 60 | 102 | 61 | 1.549 | 32 | 813 | 32 | 813 | 1″ NPT | 445 |
| HHX/HHE-90 | 90 | 153 | 78 | 1.981 | 32 | 813 | 32 | 813 | 1″ NPT | 575 |
| HHX/HHE-115 | 115 | 195 | 54 | 1.372 | 44 | 1.118 | 38 | 965 | 1″ NPT | 685 |
| HHX/HHE-165 | 165 | 280 | 54 | 1.372 | 44 | 1.118 | 38 | 965 | 1″ NPT | 685 |
| HHX/HHE-260 | 260 | 442 | 72 | 1.829 | 49 | 1.245 | 38 | 965 | 2″ NPT | 1.010 |
| HHX/HHE-370 | 370 | 629 | 63 | 1.600 | 55 | 1.397 | 38 | 965 | 2″ NPT | 1.215 |
| HHX/HHE-450 | 450 | 765 | 71 | 1.803 | 55 | 1.397 | 38 | 965 | 2″ NPT | 1.350 |
| HHX/HHE-590 | 590 | 1.002 | 101 | 2.565 | 50 | 1.270 | 53 | 1.346 | 2″ NPT | 1.473 |
| HHX/HHE-750 | 750 | 1.274 | 109 | 2.769 | 51 | 1.295 | 48 | 1.219 | 3″ ANSI FLG. | 2.134 |
| HHX/HHE-930 | 930 | 1.580 | 113 | 2.870 | 56 | 1.422 | 56 | 1.422 | 3″ ANSI FLG. | 2.414 |
| HHX/HHE-1130 | 1.130 | 1.920 | 113 | 2.870 | 59 | 1.499 | 56 | 1.422 | 3″ ANSI FLG. | 2.875 |
| HHX/HHE-1350 | 1.350 | 2.294 | 118 | 2.997 | 60 | 1.524 | 56 | 1.422 | 3″ ANSI FLG. | 3.722 |
| HHX/HHE-1550 | 1.550 | 2.634 | 113 | 2.870 | 66 | 1.676 | 56 | 1.422 | 3″ ANSI FLG. | 4.167 |
| HHX/HHE-2100 | 2.100 | 3.568 | 116 | 2.946 | 73 | 1.854 | 56 | 1.422 | 4″ ANSI FLG. | 4.417 |
| HHX/HHE-3000 | 3.000 | 5.097 | 122 | 3.099 | 78 | 1.981 | 65 | 1.651 | 4″ ANSI FLG. | 9.010 |
| HHX/HHE-4100 | 4.100 | 6.966 | 124 | 3.150 | 93 | 2.362 | 88 | 2.235 | 6″ ANSI FLG. | 9.900 |
| HHX/HHE-5400 | 5.400 | 9.175 | 126 | 3.200 | 102 | 2.591 | 92 | 2.337 | 6″ ANSI FLG. | 12.000 |
ISO 8573-1 – Qualitätsklassen
ISO 8573-1 – Qualitätsklassen
| Parameter | Einheit | Klasse 1 | Klasse 2 | Klasse 3 | Klasse 4 |
|---|---|---|---|---|---|
| Dew Point | °F | -100 | -40 | -4 | 38 |
| Dew Point | °C | -73 | -40 | -20 | 3 |
| Remaining Moisture | ppm/w | 0,12 | 10 | 81 | 610 |
| Remaining Moisture | mg/m³ | 0,15 | 12 | 97 | 730 |
| HHX Series | – | 4 min fixed | Demand or 10 min fixed | Demand or 16 min fixed | – |
| HHE Series | – | – | 10 min fixed | – | – |
Korrekturfaktor – Druck und Multiplikator
Korrekturfaktor – Druck und Multiplikator
| Pressure (PSI) | Pressure (BAR) | Multiplier |
|---|---|---|
| 60 | 4,13 | 0,65 |
| 70 | 4,83 | 0,74 |
| 80 | 5,52 | 0,83 |
| 90 | 6,21 | 0,91 |
| 100 | 6,89 | 1,00 |
| 110 | 7,58 | 1,04 |
| 120 | 8,27 | 1,08 |
| 130 | 8,96 | 1,12 |
| 140 | 9,65 | 1,16 |
| 150 | 10,34 | 1,20 |
| 175 | 12,06 | 1,29 |
| 200 | 13,78 | 1,37 |
| 225 | 15,51 | 1,45 |
| 250 | 17,24 | 1,52 |
Servicefall / Notfall – wir rufen Sie zurück.
Melden Sie Ihren Servicefall kurz über das Formular. Bitte geben Sie eine Telefonnummer an – wir melden uns zeitnah per Rückruf. Wenn möglich, laden Sie ein Foto vom Typenschild oder der Fehlermeldung hoch.
HSHD im Überblick
Die HSHD Serie ist ein wärmeloser modularer Adsorptionstrockner für den Einsatz nahe am Verbraucher, in Labors und in beengten Räumen. Der Luftdurchsatz liegt bei 8 bis 68 m³/h.

Wofür das steht
Die Druckluft wird automatisch zyklisch durch zwei Trockenmittel-Betten geführt, sodass kontinuierlich trockene Druckluft bereitsteht. Ein Teilstrom der getrockneten Luft regeneriert das jeweils zweite Trockenmittel-Bett über einen definierten Spül-/Wiederverdichtungsablauf.
Spezifikation zur Einordnung
- Luftdurchsatz: 8 bis 68 m³/h
- ISO 8573-1: 2010 Klasse 1 (-70 °C / -100 °F) und Klasse 2 (-40 °C / -40 °F)
- Umschaltbare Drucktaupunkt-Leistung (Klasse 1 oder Klasse 2)
- Zykluszeiten (Klasse 2: 8 min, Klasse 1: 4 min)
- Zulassungen/Registrierungen: CSA/UL und CRN
- Klasse 1 ist an eine Einlasslufttemperatur von 30 °C gebunden
Typische Themen/Komponenten
- Elektronische Steuerung mit Status-/Betriebsanzeige (u. a. Turm-Status, Ein/Aus)
- Festkörper-Zeitschaltsteuerung für den Trocknungs-/Regenerationszyklus
- Nicht geschmierte, weichdichtende Steuerventile für den Zyklusbetrieb
- Abluftschalldämpfer für die Spül-/Regenerationsluft
- Filterpaket: Koaleszenz-Vorfilter (Ölabscheidung bis 0,008 mg/m³) und Partikel-Nachfilter (ab 1,0 µm)
Für Ihre Anfrage
- Benötigter Volumenstrom (Ist/Peak) und Betriebsweise (kontinuierlich/intermittierend)
- Ziel-Drucktaupunkt bzw. ISO 8573-1 Klasse (1 oder 2)
- Einlassbedingungen (Druck, Temperatur, Feuchte) und gewünschte Luftqualität
- Einbauort, Montageart (z. B. Wand/Fußboden) und Anschlussausführung
- Anforderungen an Schall, Ableitung der Regenerationsluft und Servicezugang
HSHD – Technische Daten und Modelltabellen
Hier finden Sie die technischen Daten der HSHD Serie kompakt in Tabellenform. Für die Auswahl sind Volumenstrom, Ziel-Drucktaupunkt/ISO 8573-1 Klasse und Einbaumaße maßgeblich.
HSHD – Drucktaupunkt-Leistung und Zykluszeiten
| ISO 8573-1 Klasse | Drucktaupunkt | Zykluszeit | Aufteilung |
|---|---|---|---|
| Klasse 2 | -40 °F / -40 °C | 8 min | 4 min Trocknung, 4 min Regeneration |
| Klasse 1 | -94 °F / -70 °C | 4 min | 2 min Trocknung, 2 min Regeneration |
HSHD – Spezifikationen
HSHD – Spezifikationen
| Modell | Flow @ 100 PSI (SCFM) | Höhe (mm) | Breite (mm) | Tiefe (mm) | Anschluss (NPT) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| PHDM 3 | 3 | 424,2 | 238,8 | 210,8 | 3/8″ | 9,9 |
| PHDM 9 | 9 | 822,9 | 238,8 | 210,8 | 3/8″ | 15,9 |
| PHDM 15 | 15 | 1.071,9 | 238,8 | 210,8 | 3/8″ | 20,9 |
| PHDM 24 | 24 | 967,7 | 474,9 | 363,2 | 1/2″ | 46,1 |
| PHDM 32 | 32 | 1.117,6 | 474,9 | 363,2 | 3/4″ | 54,9 |
| PHDM 41 | 41 | 1.318,3 | 474,9 | 363,2 | 3/4″ | 62,0 |
| PHDM 59 | 59 | 1.673,9 | 474,9 | 363,2 | 1″ | 82,0 |
| PHDM 88 | 88 | 1.871,9 | 474,9 | 363,2 | 1″ | 84,6 |
| PHDM 118 | 118 | 1.704,3 | 535,9 | 495,3 | 1-1/2″ | 160,0 |
| PHDM 147 | 147 | 1.905,0 | 535,9 | 495,3 | 1-1/2″ | 180,0 |
| PHDM 177 | 177 | 1.905,0 | 535,9 | 495,3 | 1-1/2″ | 180,0 |
HSHD – Abmessungen
HSHD – Abmessungen
| Modell | Höhe (mm) | Breite (mm) | Tiefe (mm) |
|---|---|---|---|
| PHDM 3 | 424,2 | 238,8 | 210,8 |
| PHDM 9 | 822,9 | 238,8 | 210,8 |
| PHDM 15 | 1.071,9 | 238,8 | 210,8 |
| PHDM 24 | 967,7 | 474,9 | 363,2 |
| PHDM 32 | 1.117,6 | 474,9 | 363,2 |
| PHDM 41 | 1.318,3 | 474,9 | 363,2 |
| PHDM 59 | 1.673,9 | 474,9 | 363,2 |
| PHDM 88 | 1.871,9 | 474,9 | 363,2 |
| PHDM 118 | 1.704,3 | 535,9 | 495,3 |
| PHDM 147 | 1.905,0 | 535,9 | 495,3 |
| PHDM 177 | 1.905,0 | 535,9 | 495,3 |
HSHD – Korrekturfaktoren Einlass-/Spülluft
HSHD – Korrekturfaktoren Einlass-/Spülluft
| Einlassdruck (psig) | Multiplikator A | Multiplikator B |
|---|---|---|
| 50 | 0,31 | 0,55 |
| 70 | 0,54 | 0,73 |
| 90 | 0,83 | 0,91 |
| 100 | 1,00 | 1,00 |
| 110 | 1,09 | 1,09 |
| 120 | 1,17 | 1,17 |
| 130 | 1,26 | 1,26 |
| 150 | 1,44 | 1,44 |
Servicefall / Notfall – wir rufen Sie zurück.
Melden Sie Ihren Servicefall kurz über das Formular. Bitte geben Sie eine Telefonnummer an – wir melden uns zeitnah per Rückruf. Wenn möglich, laden Sie ein Foto vom Typenschild oder der Fehlermeldung hoch.
HBD im Überblick
Die HBD Serie sind Hybrid-Drucklufttrockner für Anwendungen mit niedrigen Drucktaupunkten. Der Luftdurchsatz liegt je nach Modell bei 1.200 bis 9.000 m³/h. Das Konzept ist als kompakte All-in-One-Einheit ausgeführt und auf eine energieeffiziente Trocknung mit konstantem Drucktaupunkt ausgelegt.

Wofür das steht
Hybrid-Trocknung für definierte Luftqualität bei niedrigen Drucktaupunkten. Der Aufbau kombiniert Trocknung und Komponenten in einer kompakten Einheit. Der Betrieb ist für Sommer-/Winterbedingungen von +3 °C bis -40 °C vorgesehen.
Spezifikation zur Einordnung
- Luftdurchsatz: 1.200 bis 9.000 m³/h
- Sommer-/Winterbetrieb: +3 °C bis -40 °C
- Konstanter Drucktaupunkt als Auslegungsziel
- Groß dimensionierte Bauteile für minimalen Differenzdruck
- Effiziente Ölfiltration an der kältesten Stelle
- Auslegungsbedingungen nach ISO 7183 (u. a. 35 °C Eintrittstemperatur, 7 bar(g), Drucktaupunkt -40 °C)
Typische Themen/Komponenten
- Auslegung auf konstanten Drucktaupunkt und niedrige Betriebskosten
- Bauteilauslegung zur Reduzierung von Differenzdruck (Ventile/Dimensionierung)
- Ölfiltration an der kältesten Stelle zur Entlastung nachgelagerter Komponenten
- Betriebsfall Sommer/Winter als Auswahlparameter (Kühlart und Leistungsbedarf)
Für Ihre Anfrage
- Benötigter Volumenstrom (Ist/Peak) und Lastprofil (kontinuierlich/intermittierend)
- Betriebsdruck und gewünschter Drucktaupunkt
- Kühlart (luftgekühlt/wassergekühlt) und Umgebungsbedingungen (Sommer/Winter)
- Anschlussstandard/Flansch und Einbauraum (Abmessungen A/B/C)
- Verfügbarkeit der elektrischen Versorgung (V/Ph/Hz) und zulässiger Leistungsbedarf
HBD – Technische Daten und Modelltabellen
Hier finden Sie die Spezifikationen der HBD Serie kompakt als Tabellen. Für die Auswahl sind Luftdurchsatz, Anschluss/Flansch, Leistungsbedarf (Sommer/Winter) und Einbaumaße entscheidend.
HBD – Spezifikationen
HBD – Spezifikationen
Auslegung nach ISO 7183 (u. a. 7 bar(g), Eintritt 35 °C, Umgebung/Kühlwasser 25 °C, Drucktaupunkt -40 °C).
| Modell | Durchfluss (m³/h) | Anschluss (Flansch) | Gewicht (kg) | El. Anschluss (V/Ph/Hz) | Stromverbrauch Luftgekühlt Sommer (kW) | Stromverbrauch Luftgekühlt Winter (kW) | Stromverbrauch Wassergekühlt Sommer (kW) | Stromverbrauch Wassergekühlt Winter (kW) |
|---|---|---|---|---|---|---|---|---|
| HBD 1200 | 1.200 | DN 80 | 2.500 | 400/3/50 (Option: 500/3/50) | 24 | 51 | 46 | 19 |
| HBD 1500 | 1.500 | DN 100 | 2.700 | 400/3/50 (Option: 500/3/50) | 3,4 | 6,8 | 2,8 | 6,2 |
| HBD 2000 | 2.000 | DN 150 | 3.300 | 400/3/50 (Option: 500/3/50) | 4,9 | 9,3 | 4,3 | 8,7 |
| HBD 2500 | 2.500 | DN 150 | 3.500 | 400/3/50 (Option: 500/3/50) | 6,1 | 11,4 | 20,0 | 10,5 |
| HBD 3000 | 3.000 | DN 150 | 4.200 | 400/3/50 (Option: 500/3/50) | 7,2 | 13,9 | 6,5 | 13,2 |
| HBD 4000 | 4.000 | DN 150 | 4.350 | 400/3/50 (Option: 500/3/50) | 9,9 | 18,4 | 8,3 | 16,7 |
| HBD 5000 | 345 | – | 5.500 | 400/3/50 (Option: 500/3/50) | 0 | 20,8 | 10 | 19,7 |
| HBD 6000 | 6.000 | – | 6.250 | 400/3/50 (Option: 500/3/50) | 12,8 | 2,44 | 1,17 | 23,3 |
| HBD 7000 | 7.000 | DN 200 | 7.300 | 400/3/50 (Option: 500/3/50) | 13,7 | 27 | 12,6 | 25,9 |
| HBD 8000 | 8.000 | DN 200 | 7.700 | 400/3/50 (Option: 500/3/50) | 14,5 | 29,4 | 13,4 | 28,3 |
| HBD 9000 | 9.000 | DN 200 | 8.900 | 400/3/50 (Option: 500/3/50) | 18,5 | 34,2 | 17,4 | 33,1 |
HBD – Abmessung
HBD – Abmessungen
Auslegung nach ISO 7183 (u. a. 7 bar(g), Eintritt 35 °C, Umgebung/Kühlwasser 25 °C, Drucktaupunkt -40 °C).
| Modell | A (mm) | B (mm) | C (mm) |
|---|---|---|---|
| HBD 1200 | 4.278 | 1.540 | 2.219 |
| HBD 1500 | 4.278 | 1.540 | 2.222 |
| HBD 2000 | 4.598 | 1.860 | 2.222 |
| HBD 2500 | 4.598 | 1.860 | 2.222 |
| HBD 3000 | 4.598 | 1.860 | 2.222 |
| HBD 4000 | 4.598 | 1.860 | 2.222 |
| HBD 5000 | 5.144 | 3.236 | 2.402 |
| HBD 6000 | 5.159 | 3.254 | 2.402 |
| HBD 7000 | 5.479 | 3.555 | 2.402 |
| HBD 8000 | 5.479 | 3.555 | 2.402 |
| HBD 9000 | 5.497 | 3.675 | 2.402 |
So können wir Ihr Anliegen einordnen
Damit wir Ihren Fall zügig einordnen können, reichen meist wenige Angaben. Für eine Neuauslegung sind Betriebsdaten und der Ziel-Taupunkt entscheidend. Im Service helfen Typenschilddaten und eine kurze Fehlerbeschreibung. Bei Ersatzteilen sorgt eine eindeutige Identifikation dafür, dass ohne Umwege das passende Teil bereitgestellt wird.
Welche Angaben wir benötigen
Beratung und Auslegung: Volumenstrom, Betriebsdruck, Ziel-Taupunkt bzw. gewünschte ISO 8573-1-Klasse, Umgebungstemperaturen, Einbausituation, Anwendung
Servicefall melden: Typ, Seriennummer, Fehlertext oder Alarm, Betriebsdaten, optional Foto Typenschild
Ersatzteile anfragen: Art.-Nr., Seriennummer, Typ, Brand, optional Foto Typenschild
Pneumatic Products Raupach GmbH
Aschaffenburger Strasse 5 64546 Mörfelden-Walldorf
© 2025 Pneumatic Products Raupach GmbH. Alle Rechte vorbehalten.
Konzept, Text, Struktur und Systemlogik dieser Website unterliegen dem Schutz des geistigen Eigentums. Jede Vervielfältigung, Bearbeitung oder Nutzung außerhalb der Grenzen des Urheberrechts ist ohne schriftliche Genehmigung unzulässig.
