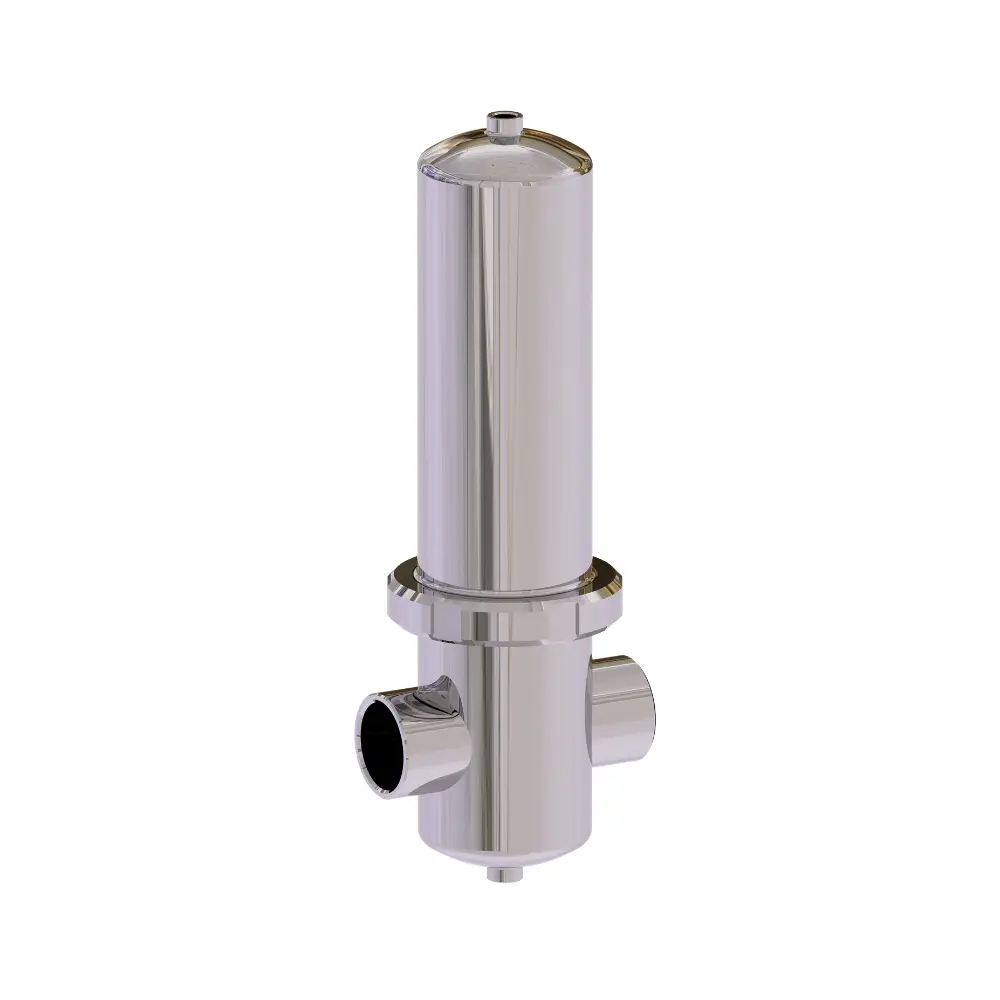

Sterilfilter – Steril-Druckluftfilter
Für Einlassvolumenströme von 2,6 bis 112,8 m³/h, ohne Stromanschluss und mit wartungsarmem Aufbau.
Filterreihe – NGF-Serie
Filterreihe für die Druckluftaufbereitung, ausgelegt für 34 bis 2.549 m³/h je nach Ausführung.
Aktivkohle – Aktivkohle-Turmfilter
Turmfilter mit Aktivkohle zur Reduzierung von Ölrückständen in Druckluft, passend für sensible Anwendungen.
Steril-Druckluftfilter im Überblick
Steril-Druckluftfilter sind für Anwendungen mit hohen Hygieneanforderungen ausgelegt. Der Durchfluss liegt je nach Modell bei 42 Sm³/h bis 2.880 Sm³/h.
Wofür das steht
Sterile Filtration zur Bereitstellung aseptischer Druckluft für sensible Prozesse. Die Ausführung ist auf zuverlässige Integration in Anlagen mit BSP-Anschlüssen ausgelegt.
Spezifikation zur Einordnung
- Durchfluss: 42 Sm³/h bis 2.880 Sm³/h
- Partikelabscheidung bis 0,01 µm
- DOP-Durchdringung < 0,0001 %
- Gehäuse: Edelstahl AISI 316L
- Elemente: Sterilisation in situ oder im Autoklaven
- Komponenten: FDA-zugelassene O-Ringe und Silikonguss
Typische Themen/Komponenten
- Mikrofasermaterialien aus Borosilikatglas für hocheffiziente Filtration
- Edelstahlgehäuse AISI 316L mit BSP-Gewindeanschlüssen
- Sterilisierbare Elemente (in der Anlage oder im Autoklaven)
- FDA-zugelassene Dichtungen/Materialien für sterile Anwendungen
Für Ihre Anfrage
- Benötigter Durchfluss (Ist/Peak) in Sm³/h oder Sl/min
- Maximaler Betriebsdruck und gewünschter Anschluss (BSP)
- Prozessanforderung (steril/aseptisch) und gewünschte Partikelabscheidung
- Sterilisationsmethode (in situ / Autoklav) und zulässige Temperaturen
- Einbauraum/Einbaulage sowie gewünschte Wartungsintervalle
Steril-Druckluftfilter – Technische Daten und Modelltabellen
Hier finden Sie die technischen Daten der Steril-Druckluftfilter kompakt in Tabellenform. Wählen Sie Modell, Durchfluss und Abmessungen passend zu Ihren Anforderungen.
Steril-Druckluftfilter – Modellübersicht
Steril-Druckluftfilter – Modellübersicht
| Modell | Ersatzelement | Durchfluss (Sm³/h) | Durchfluss (Sl/min) | Ø | Max. Druck (bar) | Abmessungen mm(P) | Abmessungen mm(H) | Abmessungen (mm) |
|---|---|---|---|---|---|---|---|---|
| HSF 33 | ES0433HSF | 42 | 700 | 1/2″ | 16 | 87 | 84 | 290 |
| HSF 36 | ES0436HSF | 105 | 1.750 | 1/2″ | 16 | 87 | 84 | 290 |
| HSF 39 | ES0439HSF | 150 | 2.500 | 1/2″ | 16 | 87 | 84 | 290 |
| HSF 53 | ES0553HSF | 270 | 4.500 | 1″ | 16 | 136 | 100 | 405 |
| HSF 58 | ES0558HSF | 360 | 6.000 | 1″ | 16 | 136 | 100 | 405 |
| HSF 68 | ES0768HSF | 720 | 12.000 | 1 1/2″ | 16 | 147 | 114 | 500 |
| HSF 73 | ES0873HSF | 1.080 | 18.000 | 2″ | 16 | 187 | 138 | 710 |
| HSF 78 | ES0878HSF | 1.440 | 24.000 | 2″ | 16 | 187 | 138 | 710 |
| HSF 86 | ES1186HSF | 2.160 | 36.000 | 3″ | 11 | 257 | 185 | 940 |
| HSF 88 | ES1188HSF | 2.880 | 48.000 | 3″ | 11 | 257 | 185 | 940 |
Steril-Druckluftfilter – Spezifikationen (ISO 8573.1)
Steril-Druckluftfilter – Spezifikationen (ISO 8573.1)
| Baureihe | Entfernung von Partikeln (µm) | DOP-Durchdringung (%) | Empfohlene Lufttemp. (°C) | ΔP sauber und trocken (mbar) | ΔP Element ändern (mbar) | Maximale Sterilisationstemp. (°C) |
|---|---|---|---|---|---|---|
| HSF | 0,01 | 0,0001 | 5,0 | 10,0 | 350 | 138 (200 pro HSF) |
NGF-Serie im Überblick
Die NGF-Serie sind Druckluftfilter zur effizienten Entfernung von Verunreinigungen und zur Sicherung einer definierten Luftqualität. Der Luftdurchsatz liegt je nach Größe bei 34 bis 2.549 m³/h. Zusätzlich sind Hochdruck- und Hochtemperaturvarianten im Bereich 105 bis 2.200 m³/h vorgesehen.
Wofür das steht
Die Serie ist auf geringe Betriebskosten durch eine energieeffiziente Filtration ausgelegt. Ziel ist eine stabile Luftqualität bei möglichst niedrigem Druckabfall im System. Die Leistung ist prüf- und dokumentierbar nach ISO 8573-1 und zusätzlich geprüft nach ISO 12500.
Spezifikation zur Einordnung
- Luftdurchsatz 34 bis 2.549 m³/h
- Prüfbasis und Leistungsnachweis nach ISO 8573-1
- Zusätzliche Prüfungen nach ISO 12500
- Elementklassen SF, PF, HF, UF, CF für abgestufte Filtration
- Auslegung mit Fokus auf niedrigen Druckabfall und effiziente Strömungsführung
Typische Themen/Komponenten
- Strömungsoptimiertes Elementdesign für gleichmäßige Anströmung
- Tiefbett-Filtermedien für Partikel- und Ölabscheidung je nach Elementklasse
- Identifikation der Filterelemente über farbcodierte Endkappen mit aufgedruckter Ersatzteilnummer
- Gehäuseausführung mit korrosionsbeständiger Beschichtung und kondensatfreundlicher Innengeometrie
- Flansch-/Anschlusskonzept für eine einfache Installation in der Leitung
Für Ihre Anfrage
- Benötigter Volumenstrom (Ist/Peak) und Betriebsweise
- Art der Verunreinigung (Partikel, Öl, Öldampf) und gewünschte Luftqualität
- Zielwerte nach ISO 8573-1 und Prüfbezug nach ISO 12500
- Anschlussstandard und Einbausituation
- Vorgaben zu zulässigem Druckabfall und zur Überwachung des Differenzdrucks
NGF-Serie – Technische Daten und Modelltabellen
Hier finden Sie die Spezifikationen der NGF-Serie übersichtlich in Tabellenform. Abmessungen werden durchgehend in mm angegeben, damit Auswahl und Einbau direkt vergleichbar sind.
NGF-Serie – Spezifikationen (Kapazität bei 100 psig / 6,7 bar)
NGF-Serie – Spezifikationen (Kapazität bei 100 psig / 6,7 bar)
| Modell | Kapazität (scfm) | Kapazität (Nm³/h) | Ein-/Ausgangsanschluss |
|---|---|---|---|
| F02 | 20 | 34 | 1/4″ NPT |
| F03 | 35 | 69 | 3/8″ NPT |
| F04 | 50 | 85 | 1/2″ NPT |
| F06 | 75 | 127 | 3/4″ NPT |
| F07 | 103 | 175 | 3/4″ NPT |
| F08 | 157 | 267 | 1″ NPT |
| F10 | 257 | 437 | 1 1/2″ NPT |
| F11 | 360 | 612 | 1 1/2″ NPT |
| F12 | 401 | 681 | 2″ NPT |
| F13 | 568 | 965 | 2 1/2″ NPT |
| F14 | 775 | 1.317 | 2 1/2″ NPT |
| F15 | 1.200 | 2.039 | 2 1/2″ NPT |
| F16 | 1.200 | 2.039 | 3″ NPT |
| F17 | 1.500 | 2.549 | 3″ NPT |
NGF-Serie – Abmessungen (mm)
NGF-Serie – Abmessungen (mm)
| Modell | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|---|
| F02 | 2,04 | 205,7 | 172,7 | 101,6 | 45,7 |
| F03 | 2,04 | 205,7 | 172,7 | 172,7 | 45,7 |
| F04 | 2,04 | 251,5 | 215,9 | 101,6 | 48,3 |
| F06 | 2,36 | 261,6 | 221,0 | 127,0 | 78,7 |
| F07 | 2,36 | 261,6 | 221,0 | 127,0 | 78,7 |
| F08 | 2,36 | 325,1 | 297,2 | 127,0 | 88,9 |
| F10 | 3,58 | 337,8 | 276,9 | 177,8 | 213,4 |
| F11 | 3,58 | 434,3 | 373,4 | 177,8 | 251,5 |
| F12 | 3,58 | 566,4 | 505,5 | 177,8 | 294,6 |
| F13 | 4,13 | 632,5 | 551,2 | 203,2 | 472,4 |
| F14 | 4,13 | 632,5 | 551,2 | 203,2 | 472,4 |
| F15 | 4,13 | 632,5 | 551,2 | 203,2 | 472,4 |
| F16 | 4,13 | 817,9 | 734,1 | 203,2 | 703,6 |
| F17 | 4,13 | 1.084,6 | 734,1 | 203,2 | 703,6 |
NGF-Serie – Druckabfall-Leistung
NGF-Serie – Druckabfall-Leistung
| Filterklasse | Beschreibung | Δp trocken (psi.g) | Δp trocken (bar(g)) | Δp benetzt (psi.g) | Δp benetzt (bar(g)) |
|---|---|---|---|---|---|
| SF | Schüttgutabscheider | 0,8 | 0,06 | 10 | 0,07 |
| PF | Allzweckfilter | 0,6 | 0,04 | 1,4 | 0,003 |
| HF | Hocheffizienter Ölabscheidefilter | 0,6 | 0,04 | 1,8 | 0,12 |
| UF | Ultrahocheffizienter Ölabscheidefilter | 0,8 | 0,06 | 20 | 0,14 |
| CF | Filter zur Entfernung von Öldämpfen | 10 | 0,07 | – | – |
NGF-Serie – Filtrationsleistung (nach ISO 12500)
NGF-Serie – Filtrationsleistung (nach ISO 12500)
| Kennwert | SF | PF | HF | UF | CF |
|---|---|---|---|---|---|
| Partikelrückhaltevermögen (nach ISO 12500-3) | 3,0 µm | 1,0 µm | 0,01 µm | 0,01 µm | 0,01 µm |
| Partikelabscheidegrad (nach ISO 12500-3) | – | 99.999+ % | 99.999+ % | 99.999+ % | 99.999+ % |
| Ölabscheidegrad (nach ISO 12500-1) | 5,0 | 8,0 | 99,9+ % | 99,9+ % | – |
| Verbleibender Ölgehalt (als Dampf, nach ISO 12500-1) | 5,0 mg/m³ | 2,0 mg/m³ | < 0,01 mg/m³ | < 0,001 mg/m³ | < 0,004 mg/m³ |
Aktivkohleturm – AK-Serie im Überblick
Die AK-Serie ist ein Aktivkohle-Turmfilter zur Reduzierung von Ölrückständen und Öldampf in der Druckluft. Der Luftdurchsatz liegt je nach Modell bei 70 bis 9.300 m³/h. Die Auslegung zielt auf sehr niedrige Restölwerte bis 0,003 mg/m³
Wofür das steht
Aktivkohle-Adsorption als nachgelagerte Stufe zur Erreichung einer definierten Luftqualität bei sensiblen Anwendungen. Der Aufbau ist auf zuverlässige Integration in die Druckluftanlage ausgelegt und unterstützt einen stabilen Betrieb mit geringem Druckabfall.
Spezifikation zur Einordnung
- Luftdurchsatz: 70 bis 9.300 m³/h
- Restöl/Öldampf: bis 0,003 mg/m³ (Auslegung)
- Max. Betriebsdruck: 10 bar, optional 16 bar (bis AK 800)
- Eintrittstemperatur: +2 °C bis +55 °C
- Umgebung: +2 °C bis +45 °C
Vorfiltration: H
Typische Themen/Komponenten
- Wirtschaftliches Regenerationsverfahren
- Lastabhängige Steuerung zur Energieeinsparung
- Großzügig dimensionierte Zu- und Abgänge für niedrigen Druckabfall
- Mechanisch stabile, staubarme Aktivkohle
- Schutzrahmen/Stahlkonstruktion, freistehende Aufstellung
Für Ihre Anfrage
- Benötigter Volumenstrom (Ist/Peak) und Betriebsweise
- Betriebsdruck (z. B. 7 bar(g)) und Einlassbedingungen (Temperatur)
- Zielwert der Luftqualität (Restöl/Öldampf in mg/m³)
- Vorhandene/gewünschte Vorfiltration (HF)
- Anschlussstandard (R-Gewinde/DN) und Einbauraum (A/B/C in mm)
AK-Serie – Technische Daten und Modelltabellen
Hier finden Sie die Spezifikationen der AK-Serie kompakt als Tabellen. Abmessungen sind durchgehend in mm angegeben, damit Auswahl und Einbau direkt vergleichbar sind.
AK-Serie – Spezifikationen
AK-Serie – Spezifikationen
Modell | Teil-Nr. | Volumenstrom (m³/h) | Anschluss |
|---|---|---|---|
| AK 71 | 33006000 | 70 | R 1/2″ |
| AK 110 | 33011000 | 110 | R 3/4″ |
| AK 160 | 33016000 | 160 | R 3/4″ |
| AK 200 | 33021000 | 200 | R 1″ |
| AK 300 | 33026000 | 300 | R 1″ |
| AK 450 | 33031000 | 450 | R 1 1/2″ |
| AK 650 | 33036000 | 650 | R 1 1/2″ |
| AK 800 | 33041000 | 800 | R 2″ |
| AK 1000 | 33040000 | 1.000 | DN 80 |
| AK 1250 | 33045000 | 1.250 | DN 80 |
| AK 1600 | 33050000 | 1.600 | DN 80 |
| AK 1900 | 33055000 | 1.900 | DN 80 |
| AK 2250 | 33060000 | 2.250 | DN 100 |
| AK 2700 | 33065000 | 2.700 | DN 100 |
| AK 3600 | 33070000 | 3.600 | DN 100 |
| AK 5150 | 33075000 | 5.150 | DN 100 |
| AK 7100 | 33080000 | 7.100 | DN 150 |
| AK 9300 | 33085000 | 9.300 | DN 150 |
AK-Serie – Abmessungen (nur Maße, mm)
AK-Serie – Abmessungen
| Modell | A (mm) | B (mm) | C (mm) |
|---|---|---|---|
| AK 71 | 350 | 750 | 1.950 |
| AK 110 | 350 | 750 | 1.950 |
| AK 160 | 350 | 750 | 1.970 |
| AK 200 | 350 | 750 | 1.980 |
| AK 300 | 550 | 750 | 1.980 |
| AK 450 | 550 | 750 | 1.990 |
| AK 650 | 550 | 750 | 1.990 |
| AK 800 | 550 | 750 | 2.000 |
| AK 1000 | 899 | 800 | 2.210 |
| AK 1250 | 899 | 800 | 2.500 |
| AK 1600 | 1.019 | 960 | 2.380 |
| AK 1900 | 1.012 | 1.010 | 2.380 |
| AK 2250 | 1.077 | 1.010 | 2.795 |
| AK 2700 | 1.202 | 1.110 | 2.830 |
| AK 3600 | 1.202 | 1.110 | 2.830 |
| AK 5150 | 1.502 | 1.540 | 2.830 |
| AK 7100 | 1.565 | 1.540 | 2.949 |
| AK 9300 | 1.779 | 1.580 | 3.263 |
AK-Serie – Korrekturfaktor F1 (Betriebsdruck, bar(g))
AK-Serie – Abmessungen
| Bereich | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK 71–800 | 0,625 | 0,75 | 0,88 | 1,00 | 1,06 | 1,12 | 1,17 | 1,22 | 1,27 | 1,32 | 1,37 | 1,41 | 1,46 |
| AK 1.000–9.300 | 0,625 | 0,75 | 0,88 | 1,00 | 1,06 | 1,12 | 1,17 | – | – | – | – | – | – |
AK-Serie – Korrekturfaktor F2 (Eintrittstemperatur, °C)
AK-Serie – Korrekturfaktor F2 (Eintrittstemperatur, °C)
| Bereich | +25 | +30 | +35 | +40 | +45 | +50 | +55 | +60 |
|---|---|---|---|---|---|---|---|---|
| AK 71–9.300 | 3,10 | 1,70 | 1,00 | 0,57 | 0,33 | 0,19 | 0,11 | 0,061 |
AK-Serie – General Data
AK-Serie – General Data
| Parameter | Wert |
|---|---|
| Medium | Druckluft |
| Behältermaterial | Stahlkonstruktion |
| Farbe | RAL 5015 (blau) |
| Aufstellort | Innen |
| Montage | freistehend |
AK-Serie – Design Data
AK-Serie – Design Data
| Parameter | Bereich | Min. | Nom. | Max. |
|---|---|---|---|---|
| Betriebsdruck | AK 71–800 | 4 bar(g) | 7 bar(g) | 16 bar(g) |
| Betriebsdruck | AK 1.000–9.300 | 4 bar(g) | 7 bar(g) | 10 bar(g) |
| Eintrittstemperatur | AK 71–9.300 | +2 °C | +35 °C | +55 °C |
| Umgebungstemperatur | AK 71–9.300 | +2 °C | +25 °C | +45 °C |
| Vorfiltration | AK 71–9.300 | HF | HF | HF |
So können wir Ihr Anliegen einordnen
Damit wir Ihren Fall zügig einordnen können, reichen meist wenige Angaben. Für eine Neuauslegung sind Betriebsdaten und der Ziel-Taupunkt entscheidend. Im Service helfen Typenschilddaten und eine kurze Fehlerbeschreibung. Bei Ersatzteilen sorgt eine eindeutige Identifikation dafür, dass ohne Umwege das passende Teil bereitgestellt wird.
Welche Angaben wir benötigen
Beratung und Auslegung: Volumenstrom, Betriebsdruck, Ziel-Taupunkt bzw. gewünschte ISO 8573-1-Klasse, Umgebungstemperaturen, Einbausituation, Anwendung
Servicefall melden: Typ, Seriennummer, Fehlertext oder Alarm, Betriebsdaten, optional Foto Typenschild
Ersatzteile anfragen: Art.-Nr., Seriennummer, Typ, Brand, optional Foto Typenschild
Pneumatic Products Raupach GmbH
Aschaffenburger Strasse 5 64546 Mörfelden-Walldorf
© 2025 Pneumatic Products Raupach GmbH. Alle Rechte vorbehalten.
Konzept, Text, Struktur und Systemlogik dieser Website unterliegen dem Schutz des geistigen Eigentums. Jede Vervielfältigung, Bearbeitung oder Nutzung außerhalb der Grenzen des Urheberrechts ist ohne schriftliche Genehmigung unzulässig.
