HSHD Serie - WÄRMELOSE MODULARE ADSORPTIONSTROCKNER
der PNEUMATIC Products Raupach GmbH
Druckluft-Kältetrockner
Die modularen Trockenlufttrockner der HSHD-Serie sind ideal für den Einsatz am Ort des Geschehens, in Labors und in beengten Räumen. Sie sorgen für eine kontinuierliche Versorgung mit trockener Druckluft, indem sie den Luftstrom automatisch zyklisch durch zwei Trockenmittelbetten leiten.
Die kompakten und intuitiven modularen Trockenlufttrockner der HSHD-Serie von Hankison verfügen über eine robuste Kommunikation, sind CSA/UL-zugelassen und CRN-registriert. Der ebenso leistungsstarke wie vielseitige HSHD wurde in Deutschland entwickelt und erprobt, um feuchtigkeitsempfindliche Anwendungen zu schützen, die niedrige Drucktaupunkte erfordern. Er liefert Taupunkte der ISO 8573-1: 2010 Klasse 1 (-100°F, -70°C) und Klasse 2 (-40°C) mit Durchflussraten von 7 bis 40 scfm (12m3/h bis 68m3/h). HSHD – die perfekte Lösung für Labore, Krankenhäuser, die pharmazeutische Produktion und andere High-Tech-Installationen, die Leistung und Zuverlässigkeit erfordern.

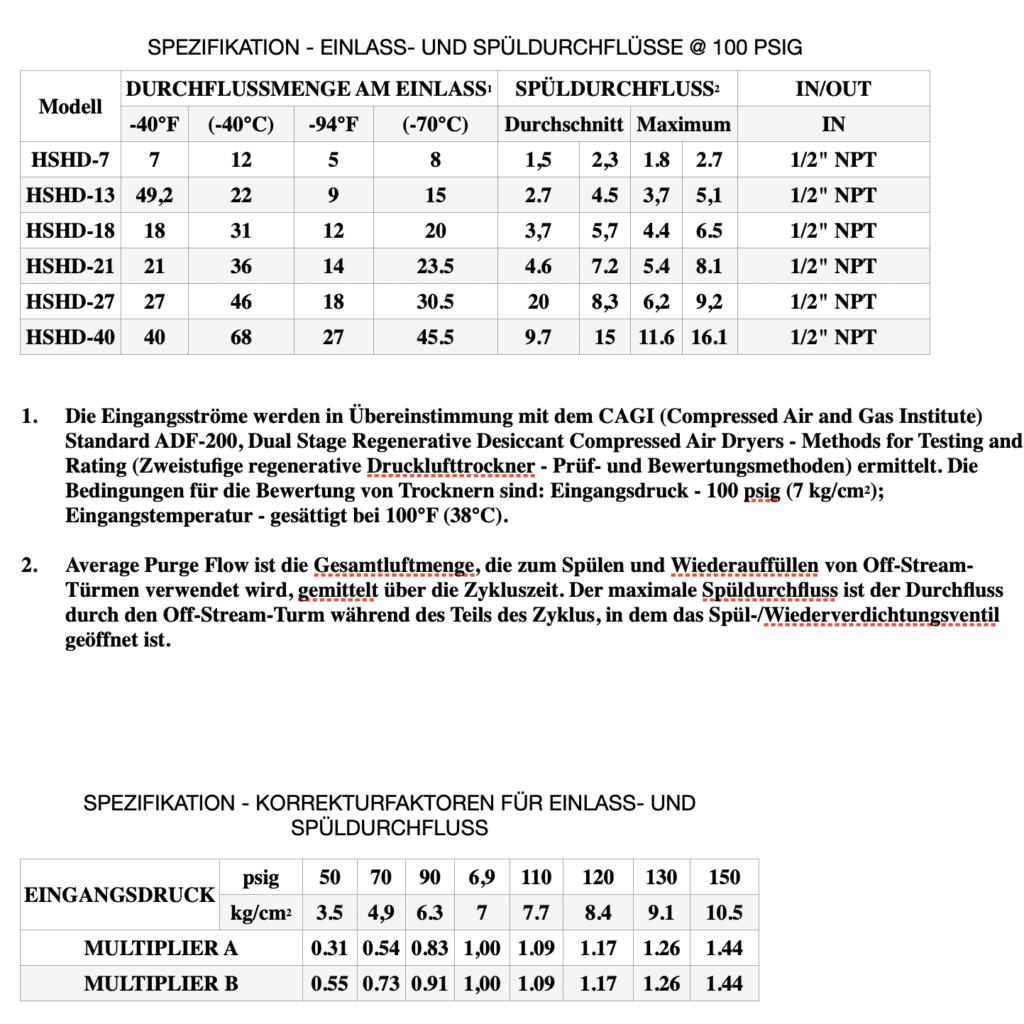

EINLASS- UND SPÜLDURCHFLÜSSE @ 100 PSIG
Modell | DURCHFLUSSMENGE AM EINLASS1 SCFM (NM3/H) | SPÜLDURCHFLUSS2 SCFM (NM³/H) | IN/OUT VERBINDUNGEN | ||||||
-40°F | (-40°C) | -94°F | (-70°C) | Durchschnitt | Maximum | IN | |||
HSHD-7 | 7 | 12 | 5 | 8 | 1,5 | 2,3 | 1.8 | 2.7 | 1/2″ NPT |
HSHD-13 | 49,2 | 22 | 9 | 15 | 2.7 | 4.5 | 3,7 | 5,1 | 1/2″ NPT |
HSHD-18 | 18 | 31 | 12 | 20 | 3,7 | 5,7 | 4.4 | 6.5 | 1/2″ NPT |
HSHD-21 | 21 | 36 | 14 | 23.5 | 4.6 | 7.2 | 5.4 | 8.1 | 1/2″ NPT |
HSHD-27 | 27 | 46 | 18 | 30.5 | 20 | 8,3 | 6,2 | 9,2 | 1/2″ NPT |
HSHD-40 | 40 | 68 | 27 | 45.5 | 9.7 | 15 | 11.6 | 16.1 | 1/2″ NPT |
- Die Eingangsströme werden in Übereinstimmung mit dem CAGI (Compressed Air and Gas Institute) Standard ADF-200, Dual Stage Regenerative Desiccant Compressed Air Dryers – Methods for Testing and Rating (Zweistufige regenerative Drucklufttrockner – Prüf- und Bewertungsmethoden) ermittelt. Die Bedingungen für die Bewertung von Trocknern sind: Eingangsdruck – 100 psig (7 kg/cm2); Eingangstemperatur – gesättigt bei 100°F (38°C).
- Average Purge Flow ist die Gesamtluftmenge, die zum Spülen und Wiederauffüllen von Off-Stream-Türmen verwendet wird, gemittelt über die Zykluszeit. Der maximale Spüldurchfluss ist der Durchfluss durch den Off-Stream-Turm während des Teils des Zyklus, in dem das Spül-/Wiederverdichtungsventil geöffnet ist.
KORREKTURFAKTOREN FÜR EINLASS- UND SPÜLDURCHFLUSS
EINGANGSDRUCK | psig | 50 | 70 | 90 | 6,9 | 110 | 120 | 130 | 150 |
kg/cm2 | 3.5 | 4,9 | 6.3 | 7 | 7.7 | 8.4 | 9.1 | 10.5 | |
MULTIPLIER A | 0.31 | 0.54 | 0.83 | 1,00 | 1.09 | 1.17 | 1.26 | 1.44 | |
MULTIPLIER B | 0.55 | 0.73 | 0.91 | 1,00 | 1.09 | 1.17 | 1.26 | 1.44 | |
KAPAZITÄTSKORREKTURFAKTOREN
- Zur Bestimmung des maximalen Einlassdurchflusses bei anderen Einlassdrücken als 100 psig (7 kg/cm2) multiplizieren Sie den Einlassdurchfluss aus Tabelle 1 mit dem Multiplikator A aus Tabelle 2, der dem Systemdruck am Einlass des Trockners entspricht.
- Zur Bestimmung des Spüldurchflusses bei einem anderen Eingangsdruck als 7 kg/cm (2) multiplizieren Sie den Spüldurchfluss bei 7 kg/cm (2) aus Tabelle 1 mit dem Multiplikator B aus Tabelle 2, der dem Systemdruck am Eingang des Trockners entspricht.
- Um die Auslasskapazität zu bestimmen, ziehen Sie den Spüldurchfluss vom Einlassdurchfluss ab.
EINLASS- UND SPÜLDURCHFLÜSSE @ 100 PSIG
1 Die Eingangsströme werden in Übereinstimmung mit dem CAGI (Compressed Air and Gas Institute) Standard ADF-200, Dual Stage Regenerative Desiccant Compressed Air Dryers – Methods for Testing and Rating (Zweistufige regenerative Drucklufttrockner – Prüf- und Bewertungsmethoden) ermittelt. Die Bedingungen für die Bewertung von Trocknern sind: Eingangsdruck – 100 psig (7 kg/cm2); Eingangstemperatur – gesättigt bei 100°F (38°C).
2 Average Purge Flow ist die Gesamtluftmenge, die zum Spülen und Wiederauffüllen von Off-Stream-Türmen verwendet wird, gemittelt über die Zykluszeit. Der maximale Spüldurchfluss ist der Durchfluss durch den Off-Stream-Turm während des Teils des Zyklus, in dem das Spül-/Wiederverdichtungsventil geöffnet ist.
KORREKTURFAKTOREN FÜR EINLASS- UND SPÜLDURCHFLUSS
KAPAZITÄTSKORREKTURFAKTOREN
- Zur Bestimmung des maximalen Einlassdurchflusses bei anderen Einlassdrücken als 100 psig (7 kg/cm2) multiplizieren Sie den Einlassdurchfluss aus Tabelle 1 mit dem Multiplikator A aus Tabelle 2, der dem Systemdruck am Einlass des Trockners entspricht.
- Zur Bestimmung des Spüldurchflusses bei einem anderen Eingangsdruck als 7 kg/cm (2) multiplizieren Sie den Spüldurchfluss bei 7 kg/cm (2) aus Tabelle 1 mit dem Multiplikator B aus Tabelle 2, der dem Systemdruck am Eingang des Trockners entspricht.
- Um die Auslasskapazität zu bestimmen, ziehen Sie den Spüldurchfluss vom Einlassdurchfluss ab.
BITTE BEACHTEN SIE!
DAS DIE SPEZIFIKATIONSTABELLEN IN DER MOBILENANSICHT NICHT ANGEZEIGT WERDEN KÖNNEN.
ALTERNATIV KÖNNEN SIE DIE SPEZIFIKATIONSTABELLE ODER PRODUKTFLYER ALS PDF HERUNTERLADEN.
BITTE BEACHTEN SIE!
DAS DIE ABMESSUNGSTABELLE IN DER MOBILENANSICHT NICHT ANGEZEIGT WERDEN KÖNNEN.
ALTERNATIV KÖNNEN SIE DIE SPEZIFIKATIONSTABELLE ODER PRODUKTFLYER ALS PDF HERUNTERLADEN.
ABMESSUNGSTABELLEN ZUGREIFEN.
