Kältetrockner

Kältetrockner halten den Drucktaupunkt stabil und reduzieren Feuchtigkeit im Druckluftsystem. Damit unterstützen sie eine konstante Luftqualität in vielen Anwendungen.

Konstanter Taupunkt

Ausgelegt auf eine gleichmäßige Taupunktregelung auch bei schwankendem Bedarf. Das hilft, Feuchteprobleme im System zu reduzieren.

Zyklisch oder nicht-zyklisch

Je nach Lastprofil kommen zyklische oder nicht-zyklische Ausführungen in Frage. So lässt sich der Betrieb an Energie- und Prozessanforderungen anlehnen.

Einordnung nach geforderter Luftqualität

Für definierte Qualitätsanforderungen sind Varianten mit ISO-Klasse 4 oder 5 verfügbar. Entscheidend ist, was Ihre Anwendung wirklich braucht.

Servicefall melden – wir rufen Sie zurück.

Geben Sie kurz Telefon, Anlagentyp/Baujahr und das Fehlerbild an. Wenn möglich: Foto vom Typenschild oder der Fehlermeldung – so können wir schneller planen.

Grundlagen zur Auswahl

– Mit wenigen Eckdaten lässt sich die passende Produktreihe schnell eingrenzen.

Die passende Ausführung hängt vor allem vom geforderten Drucktaupunkt bzw. Taupunkt, vom realen Luftbedarf und von der gewünschten Luftqualität ab. Je nach Lastprofil sind zyklische oder nicht-zyklische Konzepte relevant, damit der Betrieb zur Anwendung passt.

Produktreihen im Überblick

Die Auswahl richtet sich nach gewünschter Luftqualität, Ziel-Drucktaupunkt und den Betriebsbedingungen Ihrer Anlage. Die folgenden Produktreihen decken typische Anforderungen ab – von kompakten Lösungen bis zu Ausführungen für höhere Drücke.

Direkterweiterung – HDI Serie

Kompakte, platzsparende und energieeffiziente Direkterweiterungs-Kältetrockner für konsequente Taupunkt-/Drucktaupunkt-Regelung, Luftdurchsatz 12 bis 23.000 m³/h.

zur HDI-Serie...

Digital Scroll – HDS Serie

Digital-Scroll-Kältetrockner für energieeffizienten Betrieb und konstante Luftqualität, Luftdurchsatz 1.800 bis 10.800 m³/h.

zur HDS-Serie...

Hochdruck – HPET-Serie

Ausführung für Hochdruck-Anwendungen zur zuverlässigen Entfeuchtung und stabiler Luftqualität, Luftdurchsatz 510 bis 5.500 m³/h.

zur HPET-Serie...

Großanlage – H-Serie

Kältetrockner für größere industrielle Anwendungen mit stabiler Taupunkt-Regelung, Luftdurchsatz 7.200 bis 12.000 m³/h.

zur H-Serie...

HDI Serie im Überblick

Die HDI Serie umfasst Direktverdampfungs-Kältetrockner für eine stabile Luftqualität mit Ziel-Drucktaupunkt um +3 °C. Als gemeinsamer technischer Rahmen sind ISO 8573-1 (Klasse 4), sowie das Kältemittel R513A. Die Varianten unterscheiden sich vor allem über Kühlart (luft-/wassergekühlt) und das Regel- bzw. Effizienzkonzept (Standard, Energiesparen, variable Drehzahl).

Direkterweiterung – HDI luftgekühlt

Direktverdampfung für Ziel-Drucktaupunkt um +3 °C, Kältemittel R513A, ISO 8573-1 Klasse 4, 12 bis 23.000 m³/h.

Direkterweiterung – HDI-W wassergekühlt

Wassergekühlte Ausführung für Ziel-Drucktaupunkt um +3 °C, Kältemittel R513A, ISO 8573-1 Klasse 4; Detaildaten folgen im Tabellenbereich.

Energiesparvariante – HDI-E luftgekühlt

Ausführung mit Energiesparlogik (zyklisch je nach Lastprofil), Ziel-Drucktaupunkt um +3 °C, Kältemittel R513A, 54 bis 5.400 m³/h.

Energiesparvariante – HDI-E-W wassergekühlt

Wassergekühlte HDI-E-Variante für Ziel-Drucktaupunkt um +3 °C mit Kältemittel R513A; Detaildaten folgen im Tabellenbereich.

variable Drehzahl – HDI-VS luftgekühlt

Invertergesteuerte Variante zur Anpassung an den Bedarf, Ziel-Drucktaupunkt um +3 °C, Kältemittel R513A, 1.260 bis 8.832 m³/h.

variable Drehzahl – HDI-VS wassergekühlt

Wassergekühlte HDI-VS-Ausführung mit gleicher Grundlogik (bedarfsgerechte Anpassung), Ziel-Drucktaupunkt um +3 °C, Kältemittel R513A; Detaildaten folgen im Tabellenbereich.

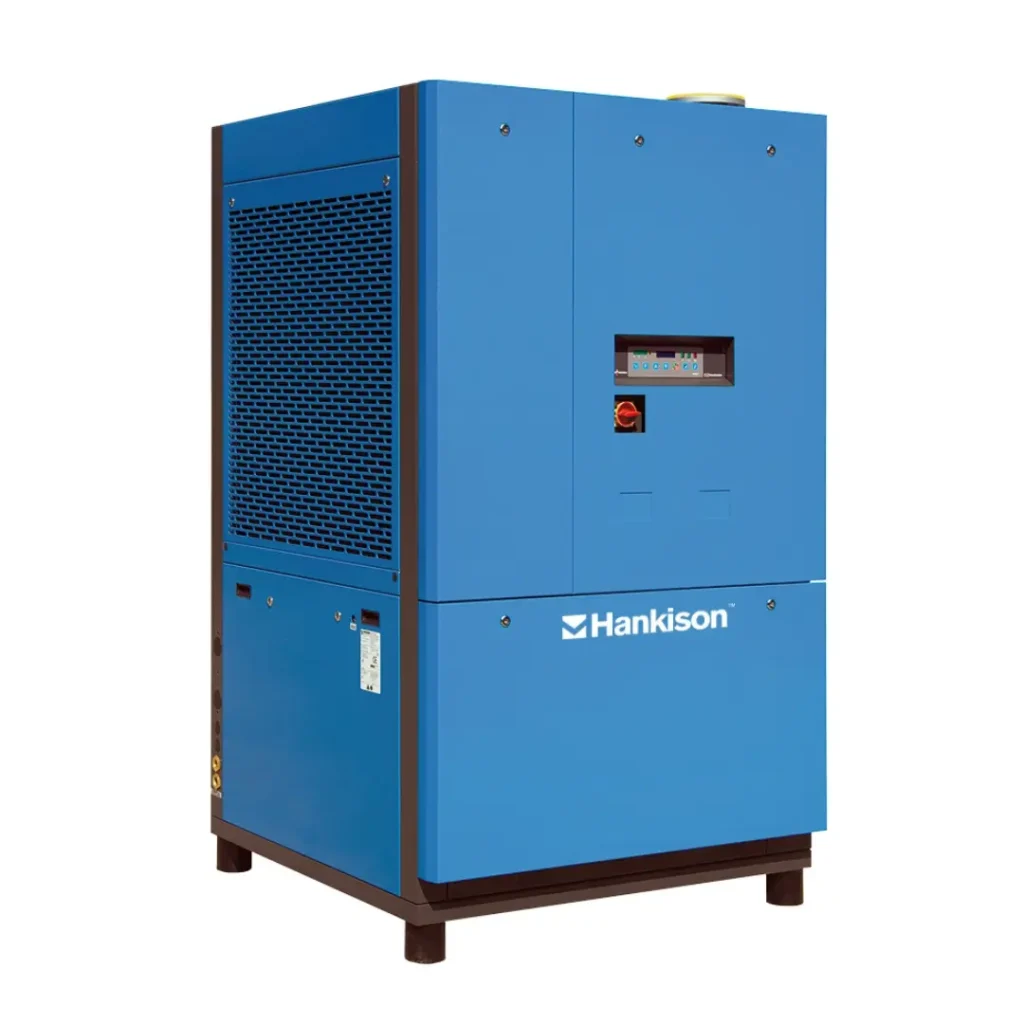

HDS Serie im Überblick

Die HDS Serie deckt hohe Volumenströme ab und ist für eine konstante Luftqualität mit stabilem Taupunkt ausgelegt. Optional ist ein digitales Scroll-Energiemanagement vorgesehen. Konstruktiv sind u. a. Wärmetauschertechnik aus Edelstahl und eine Demister-Technologie

Wofür das steht

Die HDS Serie ist für hohe Volumenströme ausgelegt und hält einen konstanten Taupunkt auch bei wechselndem Bedarf. Optional ist ein digitales Scroll-Energiemanagement vorgesehen.

Spezifikation zur Einordnung

Luftdurchsatz: 1.800 bis 10.800 m³/h
Kompaktes Design, geringer Platzbedarf
Wärmetauschertechnik aus Edelstahl, Demister-Technologie

Typische Themen/Komponenten

Digitaler Verdampfer
Digitale Steuerkarte
Digitaler Scroll-Kältekompressor (Lastanpassung)

Für Ihre Anfrage

Benötigter Volumenstrom (Ist/Peak)
Anschlussgröße / Einbausituation
Stromversorgung (V/Ph/Hz)
Platzverhältnisse (Abmessungen)

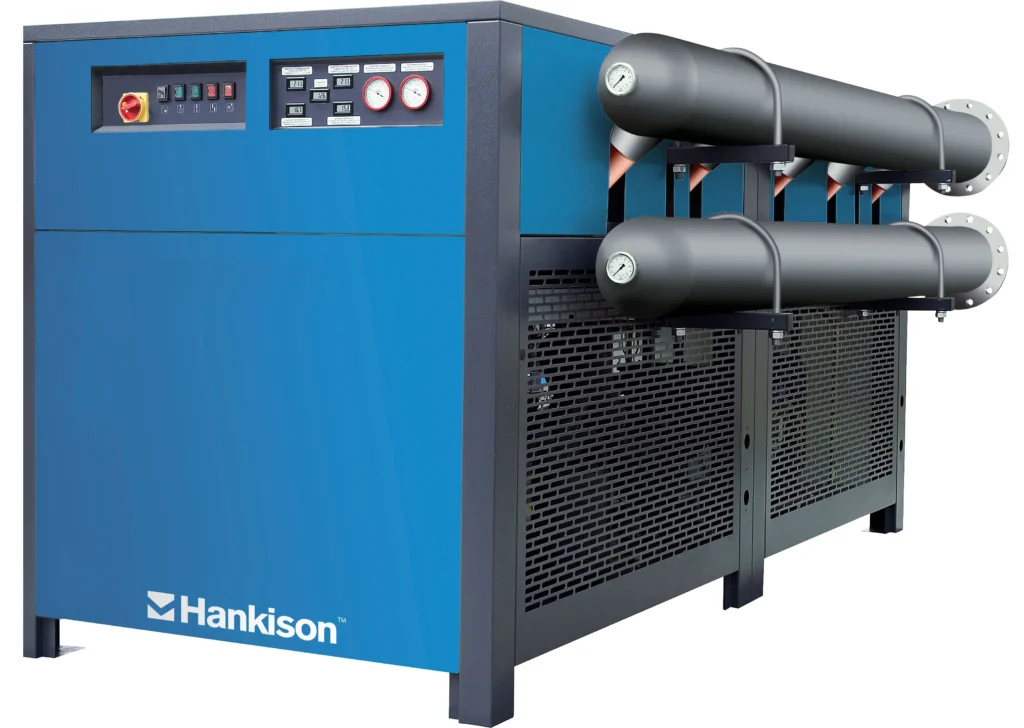

H-Serie im Überblick

Die H-Serie umfasst 3-stufige Kältetrockner im Umluftbetrieb für hohe Volumenströme. Sie ist auf einen stabilen Drucktaupunkt von 3 °C und einen Betriebsdruck bis 16 bar(g) ausgelegt. Der Leistungsbereich liegt bei Luftdurchsatz von 7.200 bis 12.000 m³/h.

Große 3-stufige Kältetrockner mit Umluftbetrieb.
Luftdurchsatz: 7.200 bis 12.000 m³/h.
Ausgelegt für Betriebsdruck bis 16 bar(g).
Ziel: stabiler Drucktaupunkt von 3 °C über die Lebensdauer (Plattenwärmetauscher-Technologie).
Fertigung gemäß PED-Zertifizierung (Angabe auf der Produktseite).

Merkmale: Paralleler Kolbenkompressor zur Energieeinsparung (Kolben können je nach Bedarf/Last im Leerlauf laufen).
Leistungsangaben werden mit einem Hinweis auf ISO 7183-Referenzbedingungen geführt; technische Daten können sich ändern

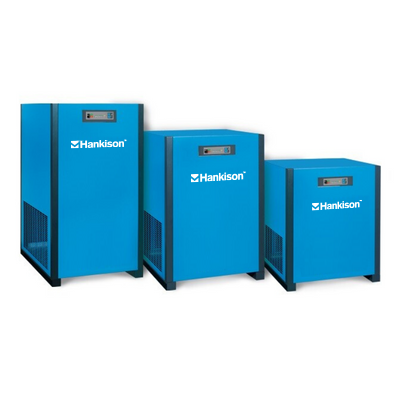

HPET-Serie im Überblick

Die HPET-Serie umfasst Hochdruck-Kältetrockner für Anwendungen wie PET-Blasform-Druckluftanlagen. Sie ist für einen Betriebsdruck bis 44 bar(g) ausgelegt und zielt auf einen stabilen Drucktaupunkt von 3 °C ab. Der Bereich liegt bei Luftdurchsatz von 510 bis 5.500 m³/h.

Wofür das steht

Hochdruck-Kältetrockner für Anwendungen, bei denen ein stabiler Drucktaupunkt und eine konstante Luftqualität auch bei erhöhtem Betriebsdruck gefordert sind.

Spezifikation zur Einordnung

Ziel-Drucktaupunkt: 3 °C
Max. Betriebsdruck: 50 bar(g) (725 psig)
Modellbereich: 51 bis 5.100 Nm³/h (30 bis 3.000 SCFM)
Druckverlust je Modell in psig und bar
Anschlussgrößen von 0,5 NPT bis 3 NPT (modellabhängig)

Typische Themen/Komponenten

Auslegung nach Volumenstrom, Druckstufe und Umgebung
Auswahl über elektrische Versorgung (V/Ph/Hz) und Anschluss-/Einbauraum
Abgleich Druckverlust/Leistungsreserve je Modell

Für Ihre Anfrage

Benötigter Durchfluss (Ist/Peak)
Betriebsdruck (bar) und gewünschter Drucktaupunkt
Umgebung / Aufstellort (Temperaturen, Platz)
Stromversorgung (V/Ph/Hz)
Anschlussgröße / Rohrleitungsstandard

So können wir Ihr Anliegen einordnen

Damit wir Ihren Fall zügig einordnen können, reichen meist wenige Angaben. Für eine Neuauslegung sind Betriebsdaten und der Ziel-Taupunkt entscheidend. Im Service helfen Typenschilddaten und eine kurze Fehlerbeschreibung. Bei Ersatzteilen sorgt eine eindeutige Identifikation dafür, dass ohne Umwege das passende Teil bereitgestellt wird.

Welche Angaben wir benötigen

Beratung und Auslegung: Volumenstrom, Betriebsdruck, Ziel-Taupunkt bzw. gewünschte ISO 8573-1-Klasse, Umgebungstemperaturen, Einbausituation, Anwendung
Servicefall melden: Typ, Seriennummer, Fehlertext oder Alarm, Betriebsdaten, optional Foto Typenschild
Ersatzteile anfragen: Art.-Nr., Seriennummer, Typ, Brand, optional Foto Typenschild
